[Custom Pickguard] Samick Vallery Arts

By 2017년 3월 6일No Comments

이번 픽가드 제작의뢰는 너무나 오랫만에 보는 기타 Samick Vallery Arts 기타였습니다.
예전에 너무나도 좋았던 기타브랜드인 Vallery Arts 를 국내브랜드인 삼익에서 인수하면서 탄생한 브랜드입니다.
인수소식에 많이 놀랬었는데요 ^^
오래된 기타임에도 상태가 상당히 좋은 편이였습니다.
첫번째 요구사항은 SSS-> SSH 으로
두번째 요구사항은 전에 있었던 3개의 노브위치 변경이였습니다.
-> 구체적으로는 최대한 아래쪽으로 내려달라고 하셨습니다.

먼저, 원래 픽가드입니다.

L1280282L1280286L1280281

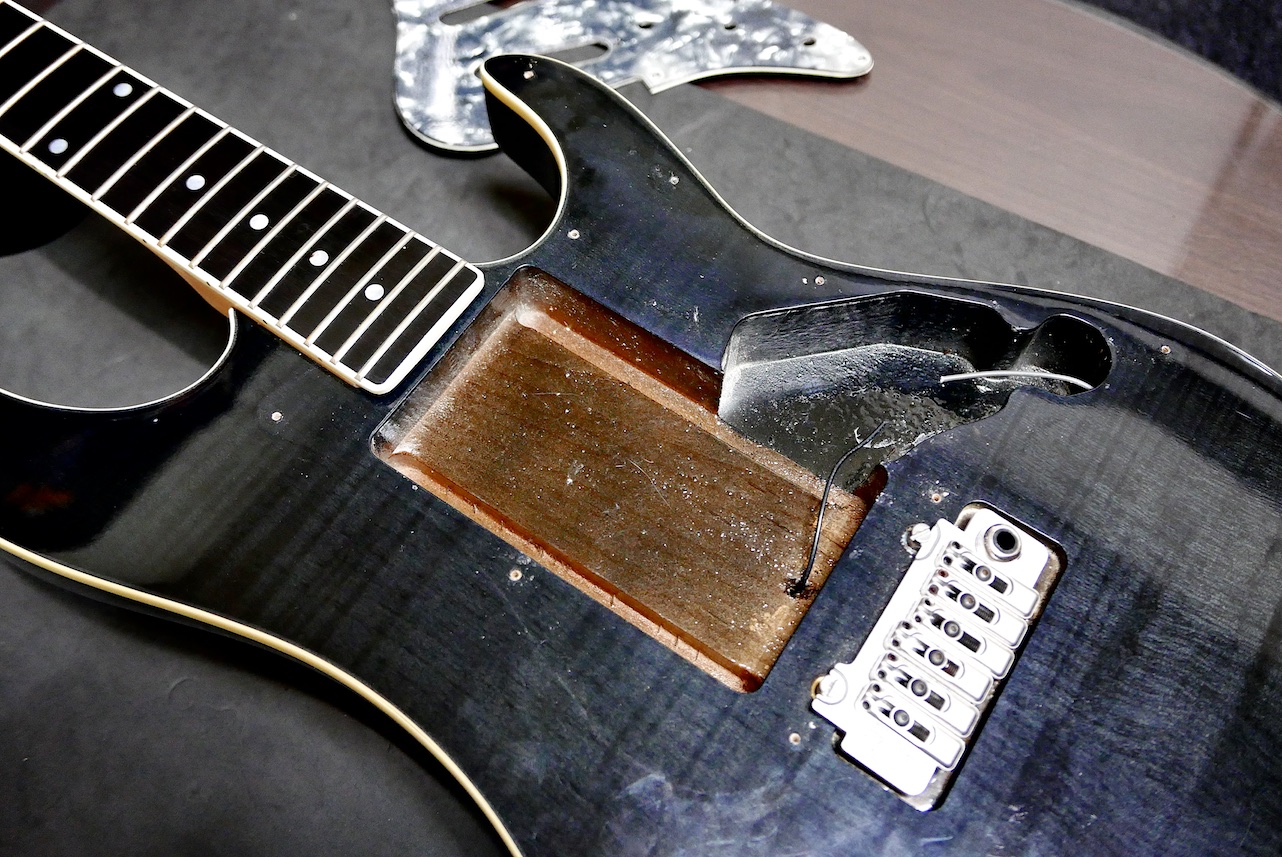

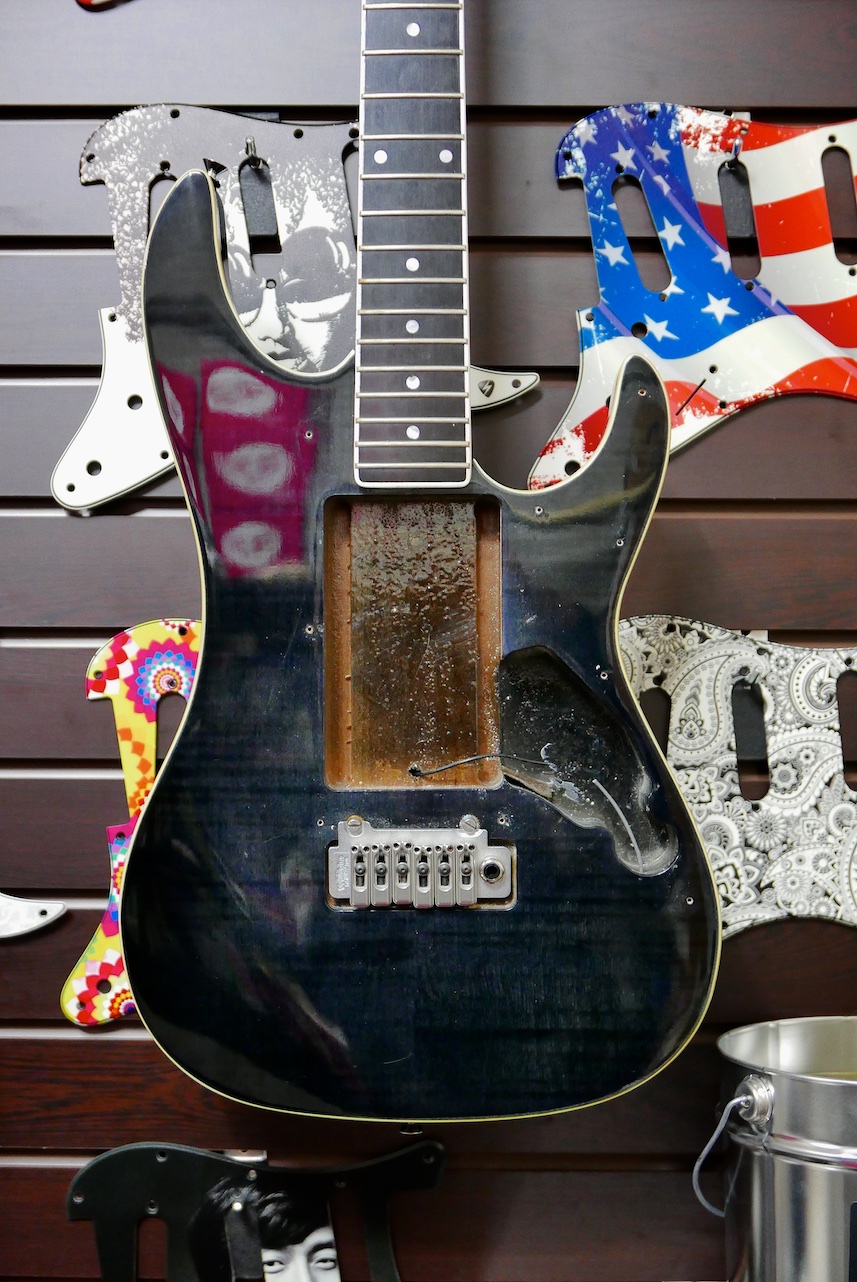

픽가드를 떼어내 보면

L1280287L1280289

이렇게 픽업라우팅이 Universal (일명 목욕탕 ㅋ) 라우팅으로 되어있습니다.
그리고, 전체적으로 일반 펜더보다 작게 라우팅이 되어있었습니다.
SSH으로 작업하는것은 아무문제가 되지 않았었는데…
문제는 볼륨과 톤노브들이였습니다…
아래쪽으로 내리는데 문제가 좀 생겼고… 원래있던 Pot 들이 국산제품이여서 그런지 크기가 작았었나 봅니다.
이번에 모디하면서 CTS Pot으로 교체하신다고 하여 최대한 노브들의 위치를 잘 잡아서 바디에 라우팅을 추가로 하지 않아도 작업이 가능하게끔하는게 목표였습니다.

그러기 위해서는 최대한 정확한 도면 작업이 필요하여 투명필름작업을 선택하였습니다.
1:1 카피 도면을 그린후 투명필름에 출력을 하였습니다.

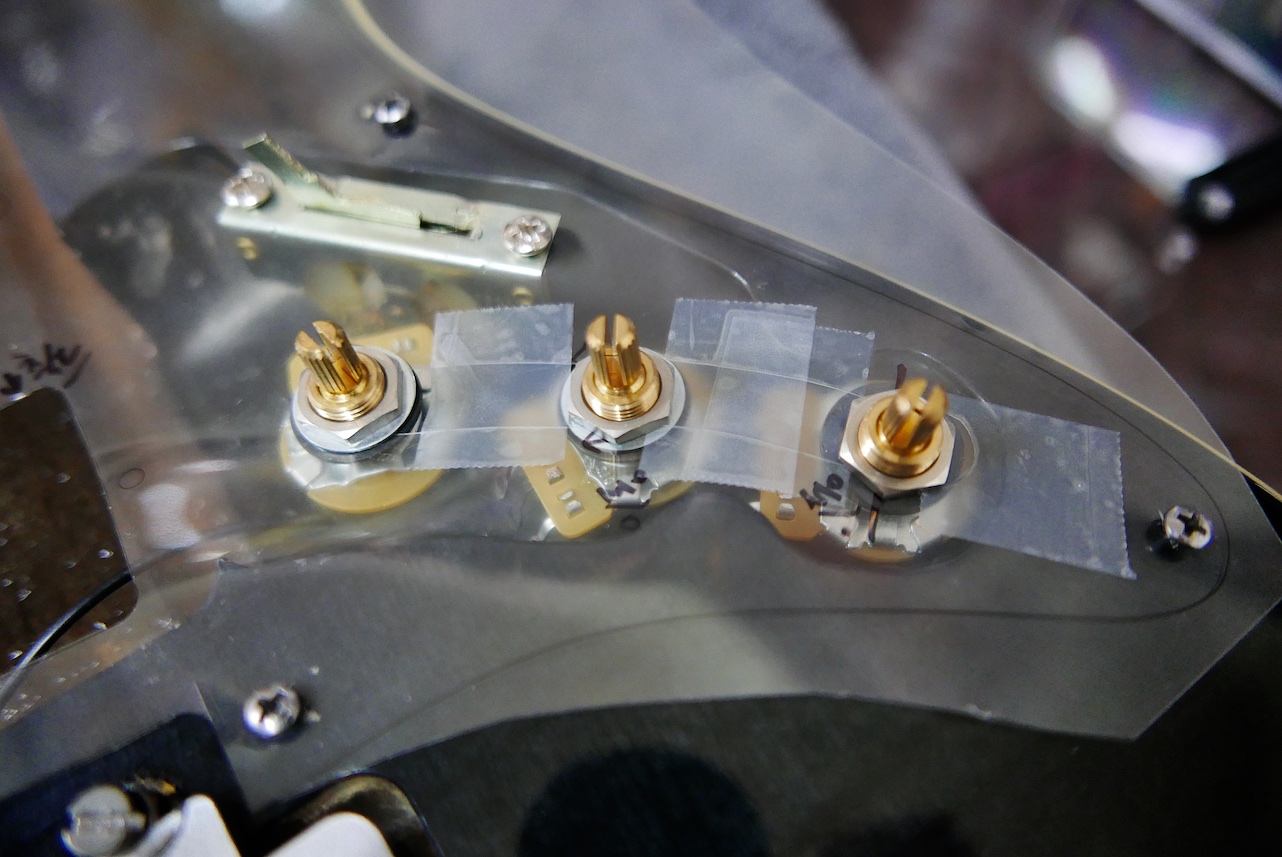

그리고, 붙여보니… 노브의 위치가 아무래도 불안하여
장착을 해봐야 마음이 놓이겠습니다.

L1280291

생각보다 어려웠던게 마지막 톤 노브의 라우팅이 좁게 되어있어… 그걸 맞추는게 일이였습니다.

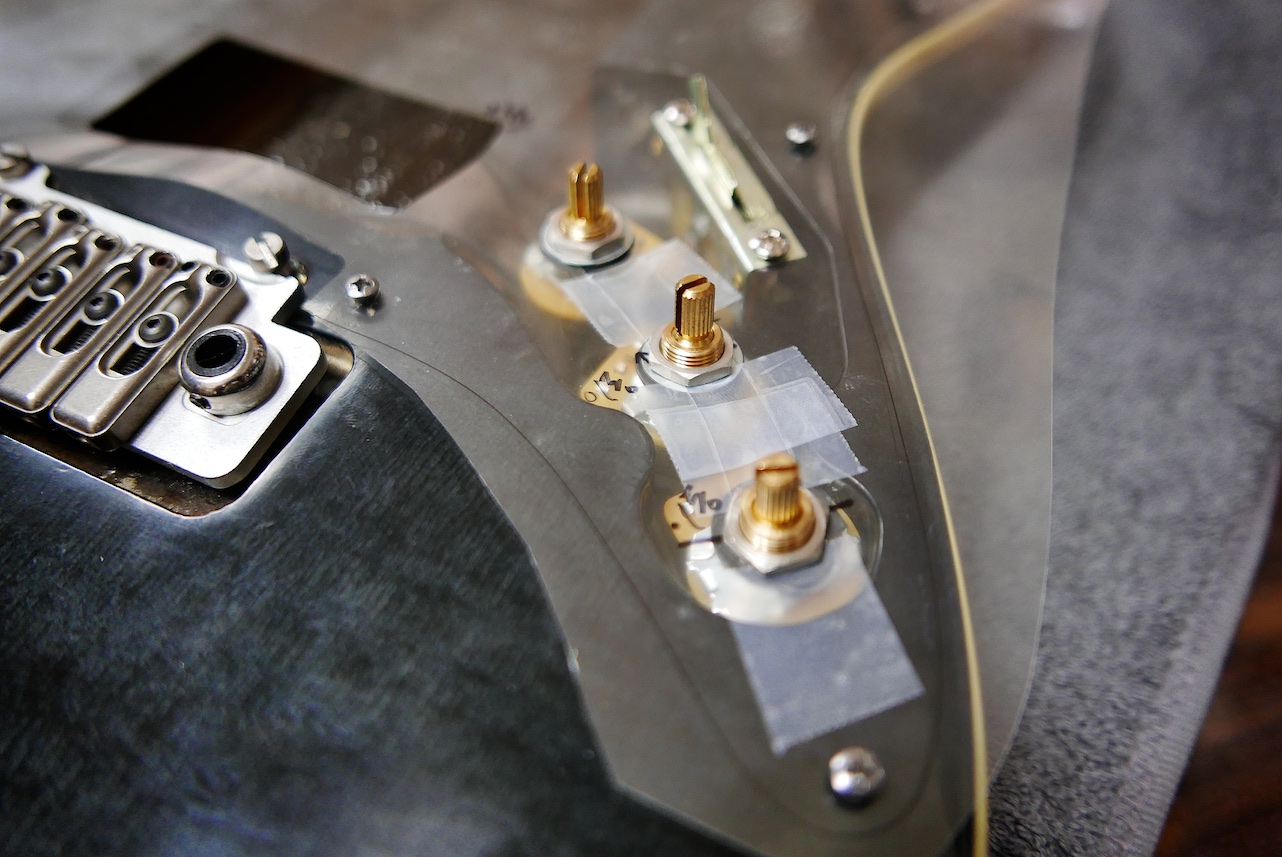

그리고는 나머지 노브들의 위치를 재조정!!!

L1280290

L1280298L1280297

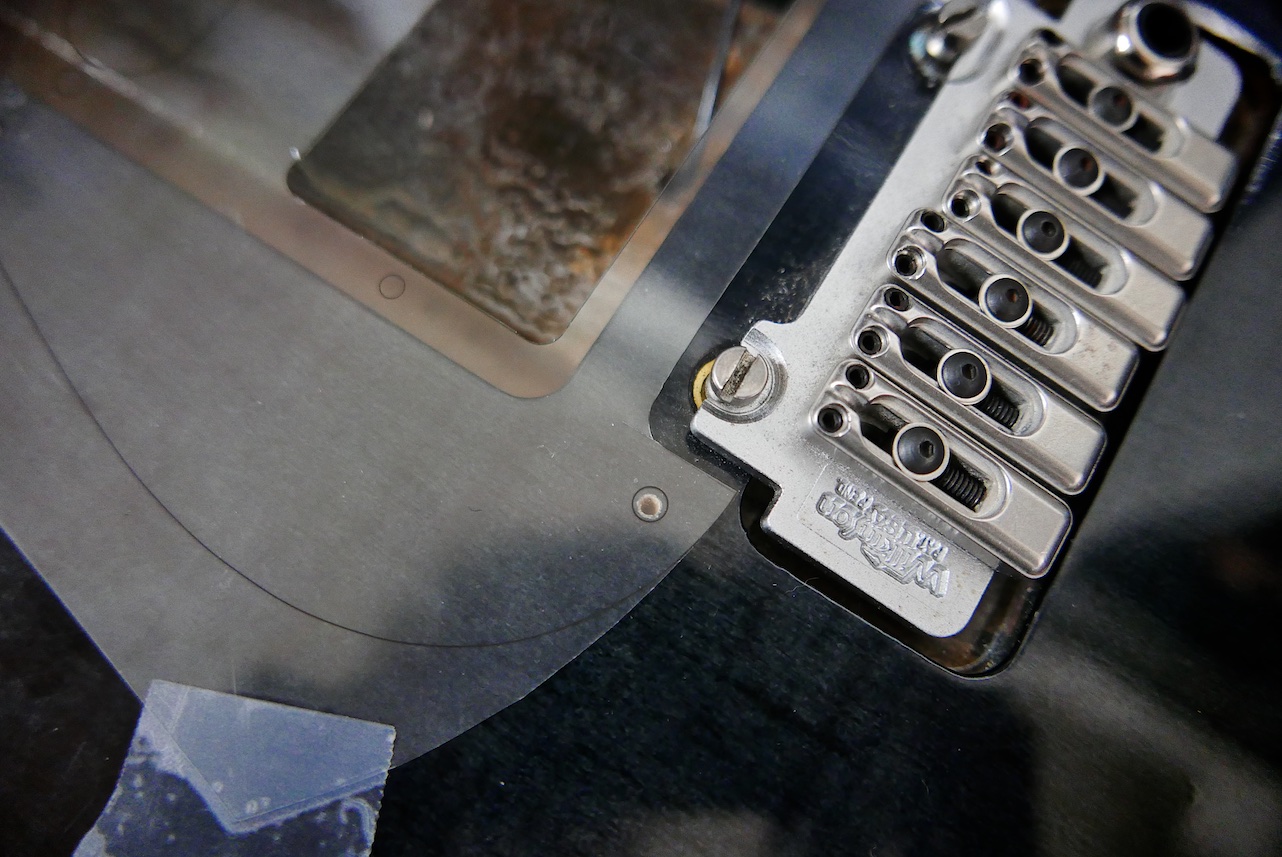

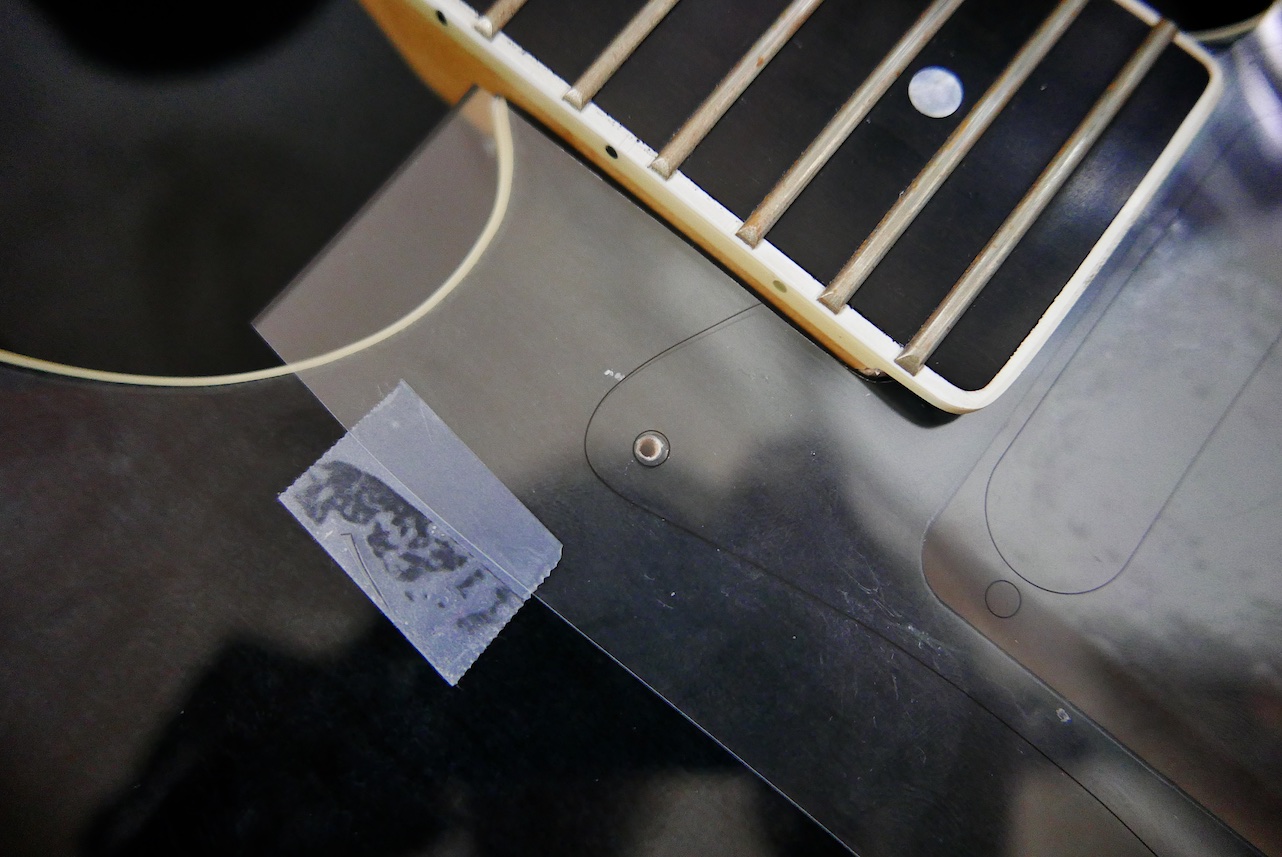

그리고, 나머지 Mounting Hole의 위치를 재확인합니다.

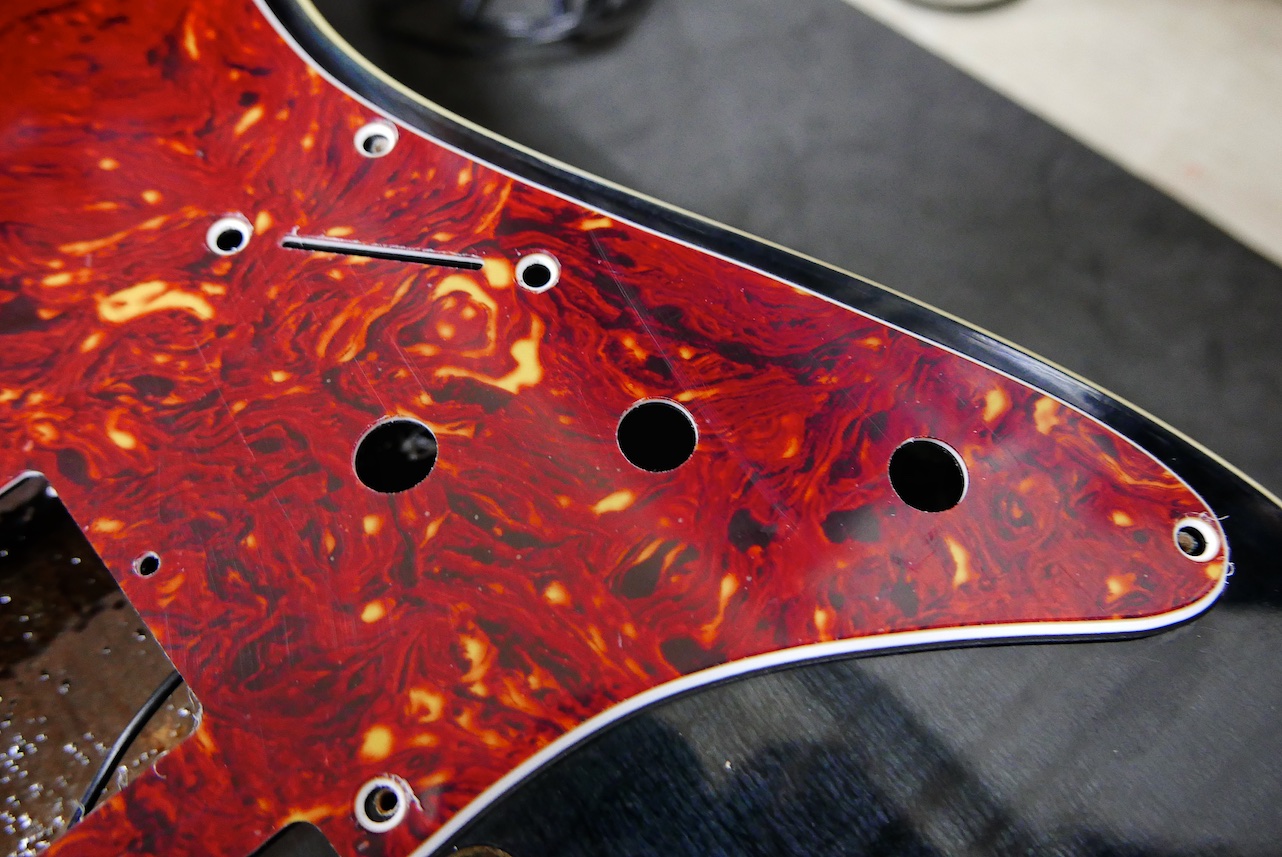

문제가 없는것을 확인하고 이제 CNC 작업!!

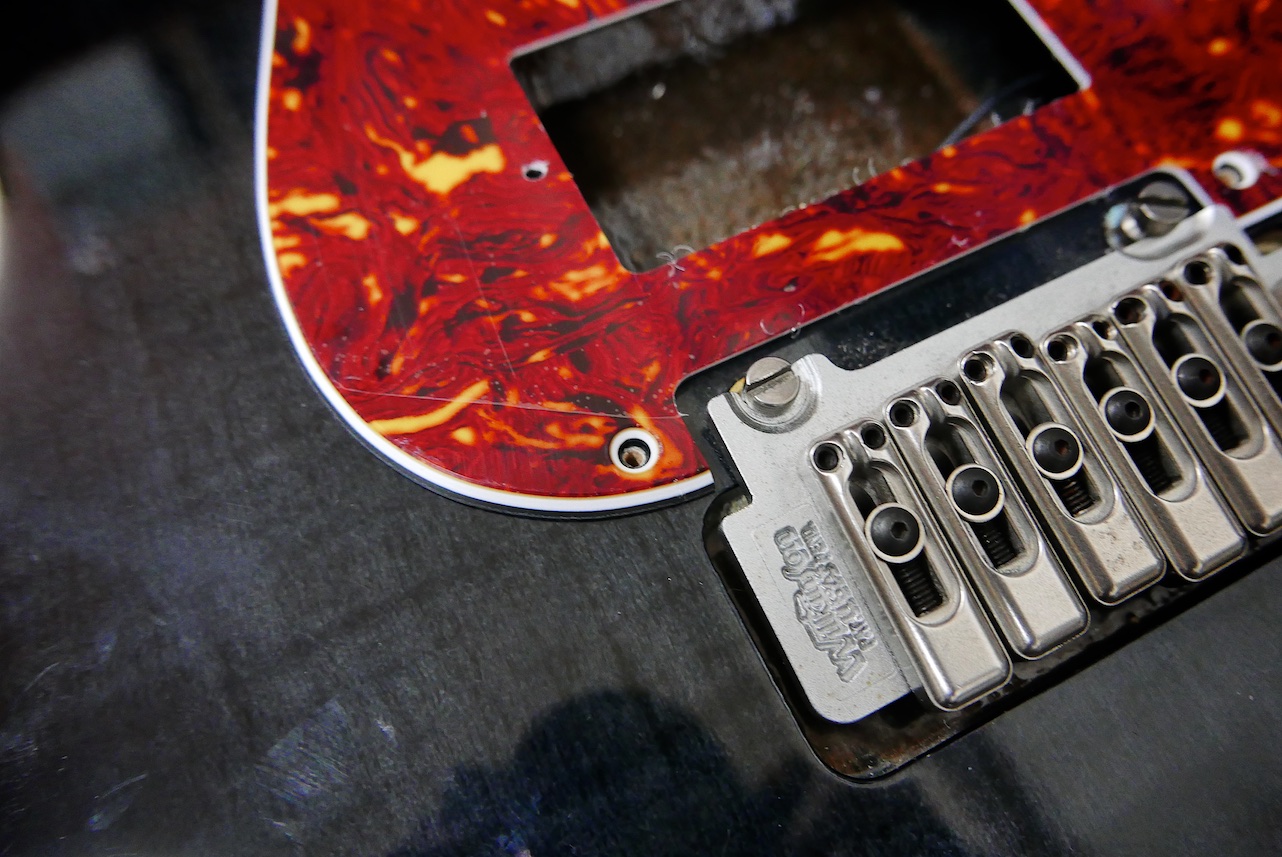

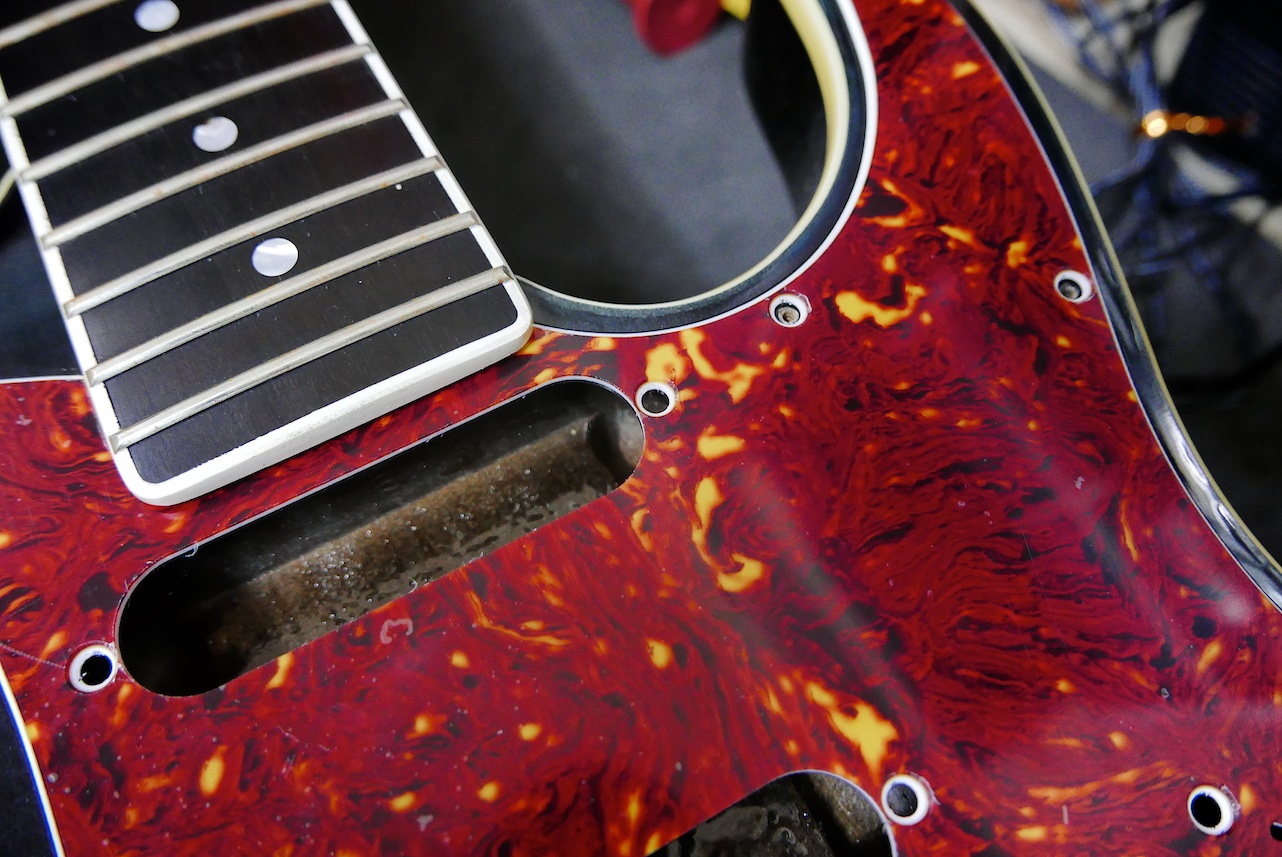

L1280328L1280325L1280333L1280335L1280329L1280326

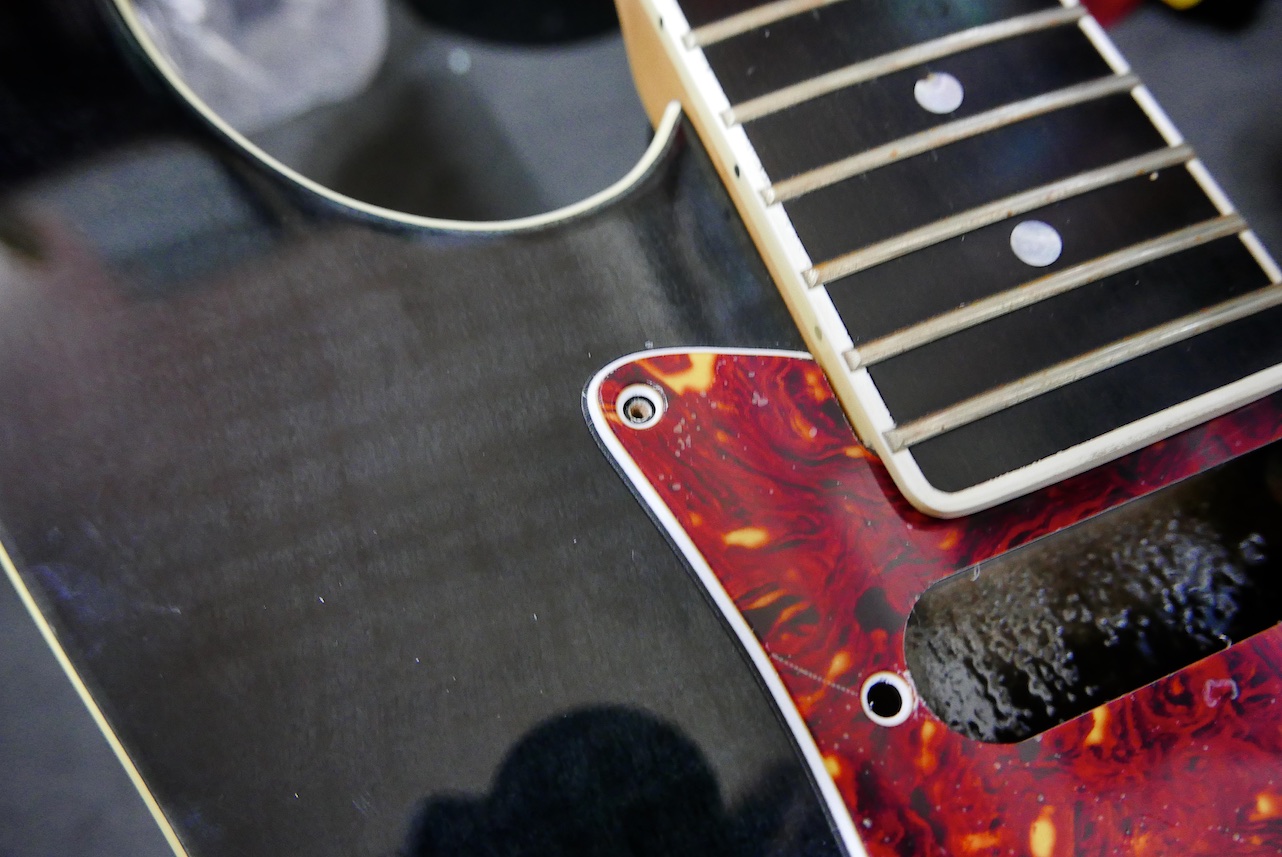

아주 잘 맞습니다. 고객님께서 장착하실 픽업도 맡기고 가셨었는데… 픽업홀에 맞추어 보니 아주 잘 맞습니다. ^^

좋은 사운드의 기타로 재탄생하기를 기원합니다. ^^

감사합니다~~
